  製品名 部品 サイズ 現物サイズ　Φ500*200　　重さ　50kg　まで ロット 1～ データ形式 STL、OBJ、3MF、STEP、IGES 3Dスキャナを使って現物データを取得し、 データ修正した事例です。   データを取得できれば加工も可能です。 （形状によりま...

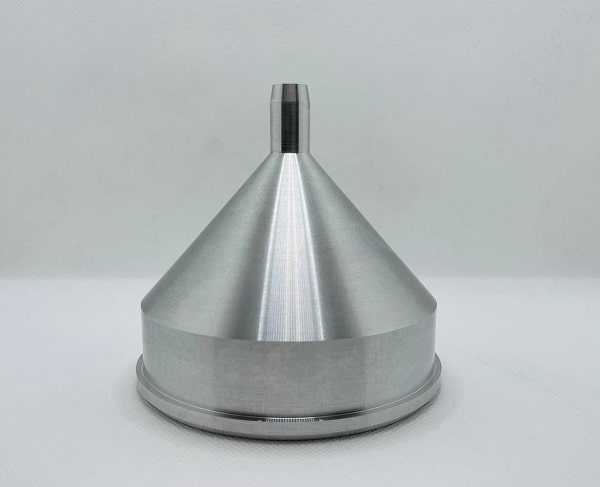

製品名 ノズル 材質 A2017　アルミニウム　ジュラルミン サイズ 直径　120mm　×　高さ　105mm ロット 1～ ノズルの加工事例です。 部品下部分のネジはピッチ2.5、リード10.0の4条ネジとなっています。 ノズル先端の厚さは2ｍｍです。   旋盤加工品の...

製品名 ステンシルプレート 材質 SUS304　ステンレス サイズ 縦　140mm　×　横　520mm　×　厚さ　1mm ロット 1～ 工具箱に社名を入れたいと 県内の解体業者さんよりご相談いただきました。   いろいろな業者さんが出入りする現場では 同じような工具...

製品名 印鑑　ハンコ 材質 真鍮 サイズ 縦　40mm　×　横　40mm　×　深さ　2mm ロット 1～ 外枠0.5mm、文字幅1～2mm、 文字作成、CAD/CAMから切削加工まで全て当社で加工しました。   線と線の間が一番狭い箇所で0.75mm、径が0.6ｍｍの工具を使用しま...

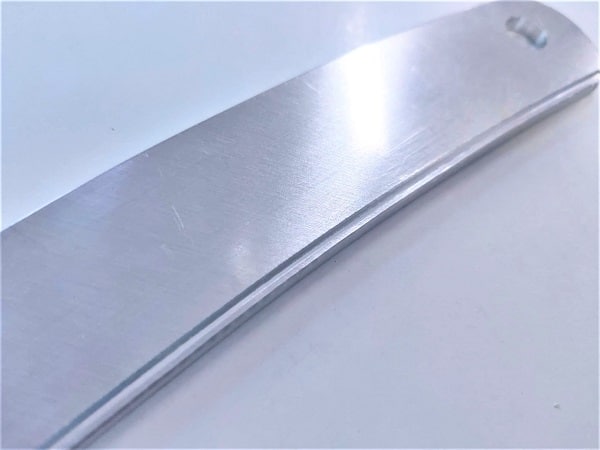

製品名 部品 材質 アルミニウム（A1100P） サイズ 長さ　750mm　×　幅　23mm　×　厚さ　3.5mm 加工機 立型マシニングセンター　VM53R（大阪機工） ロット 1～ 当社にある汎用旋盤機用のカバーを自作しています。 こちらはその部品です。 R534のカーブがつ...

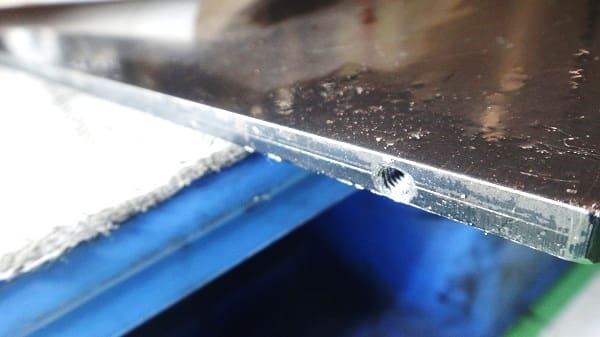

  材質  SS400 サイズ 板厚　6mm 加工機 ラジアルボール盤 板厚6ｍｍのプレートにM4深さ8mmのタップ加工をしました。 刃物が折れないように注意が必要な加工です。 当社では薄板への加工も対応しております。 ↓は加工面のアップです。 お問い合わせ ...

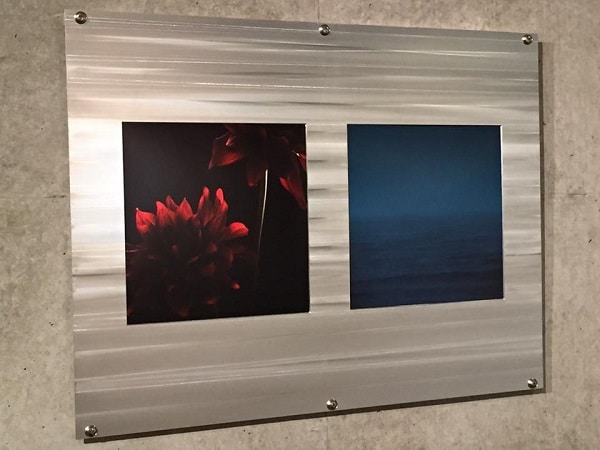

製品名 フォトフレーム 材質 アルミニウム（A5052) サイズ（外枠） タテ　543.0mm　×　ヨコ　726.0mm　×　厚さ　2.0mm サイズ（小窓） 260.0mm　×　260.0mm　（窓と窓の間65.0mm） 今回ご紹介するのはあるフォトグラファーの方からのご依頼で製作したフォ...

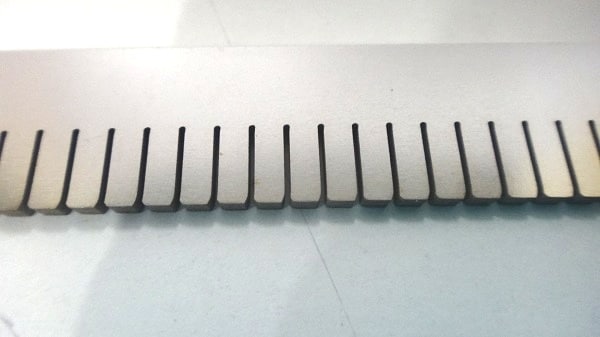

材質 ステンレス　SUS サイズ タテ11.3mm　×　ヨコ115.8ｍｍ　×　厚さ1.5mm 加工機 ワイヤー放電加工機 厚さ1.5ｍｍのステンレスの板に、溝加工をした事例です。 溝の深さは5.3ｍｍ、溝幅は0.4mmです。 お問い合わせ フジタは少量多品種生産体制だからこそ...
