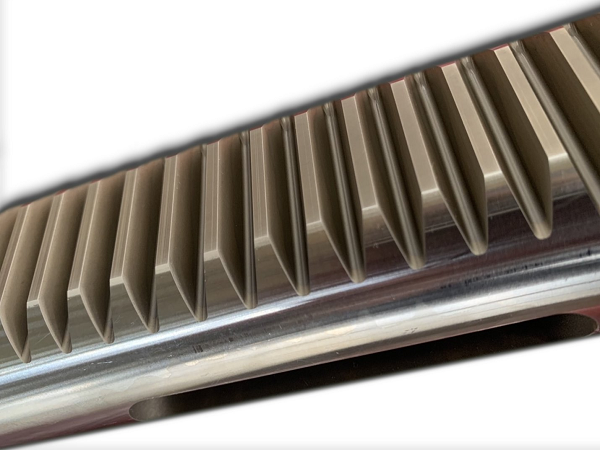

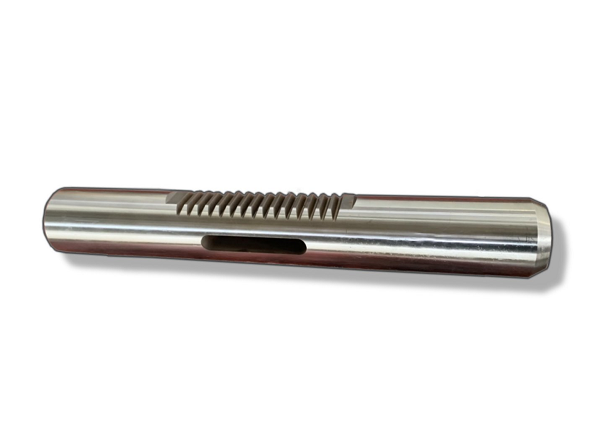

製品名 ラックギヤ
材質 SUS304　RB-Φ60　引き抜き材
サイズ 直径　Φ60mm　×　長さ　415mm
ロット 1～

ピッチ　9.42㎜

モジュール　3.0mm

歯形形状　JIS　B17001

圧力角　20°

現在依頼されている加工先では加工が難しいということで

ご相談いただきました。



加工に使用したのは

ワイヤーカット放電加工機（三菱電機　MV2400R）です。



シャフト中に位置決め用の長孔があるので

シャフトの変寸（曲がり）が心配されましたが、

使用に問題ない程度（今回は0～0.03）におさえてあります。
