0766-64-3710図面もスキャンデータもない状態から、
実物をもとに3Dスキャニングとモデリングを行い、
試作対応した事例です。
依頼主はインテリア関連のお客様。
展示用スタンド式ネームプレートのレプリカを再現してほしい
というご相談からスタートしました。

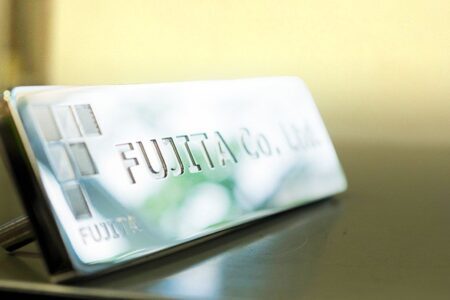

＜フジタ社名のネームプレートで代替＞
| 製品名 | スタンド式ネームプレート |
|---|---|
| 業種 | インテリア関連 |
| サイズ | X900mm × Y1000mm × Z800mm |
| 材質 | アルミA5052 |
| ロット | 1～ |
スキャニング工程では、レーザースキャンと接触式測定を併用し、
形状の凹凸や微細なラインを取得。
リバースエンジニアリングの手法により、実物から3Dデータを再現しました。
モデリング工程では、スキャンデータを基に3D CADモデルを作成。
図面が存在しない状態でも、データ解析と形状補完によって再現性の高い
デジタルモデルを構築しました。
加工工程では、高精度マシニングセンタを使用してアルミA5052材を削り出し。
切削面の美しさと強度を両立させ、表面仕上げまで一貫して対応しています。
＜弊社で対応可能な表面処理＞
・アルマイト処理（A5052・A7075などアルミ材対応）
・硬質アルマイト処理（耐摩耗性・耐食性の向上）
・ニッケルメッキ（鉄・銅・ステンレス系材に対応）
・黒染め（鉄鋼材の防錆と外観統一）
・クロムメッキ（耐摩耗性を必要とする金型部品など）
・ショットブラスト・サンドブラスト（表面粗さ調整や外観仕上げ）
・バフ研磨・鏡面仕上げ（アート作品やデザイン部品に対応）
単品・少量製作にも柔軟に対応できるため、試作やデザイン確認にも最適です。
常識にとらわれない柔軟な発想と、業種を超えたネットワークを活かし、
顧客の「これ、できる？」という声に応える体制を整えています。
少量多品種生産で培ったノウハウが、こうしたリバースエンジニアリング案件にも
生きています。
図面や3Dデータがなくても、3Dスキャニング技術によって形状を再現できます。
デザイン性と機能性を兼ね備えたレプリカ製作で、新しいものづくりの可能性を
提供します。
Q：図面がなくても製作は可能ですか？
A：はい。3Dスキャンとリバースエンジニアリングにより、
実物から3Dデータを生成し、加工まで一貫対応できます。
試作・レプリカ製作のご相談もお待ちしています。
