製品名 銅管曲げ工具 パイプベンダー治具
業種 社内工具
材質 端材
サイズ 縦 120mm × 横 195mm × 高さ 110mm
加工機 旋盤、マシニング等
ロット 1~

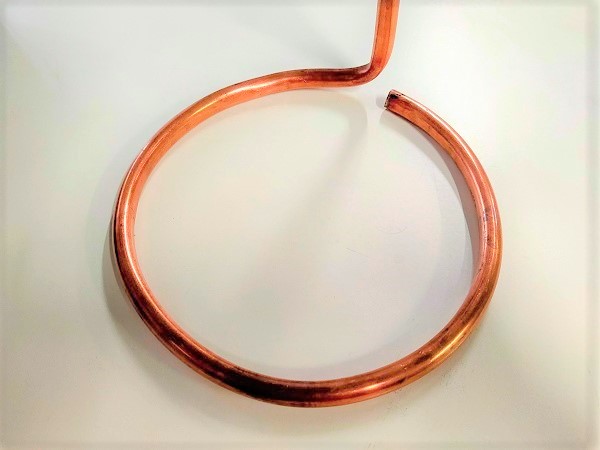

直径10mm、穴径8mmの銅管をφ170mmに曲げました。



銅管を曲げるための工具は端材で製作。

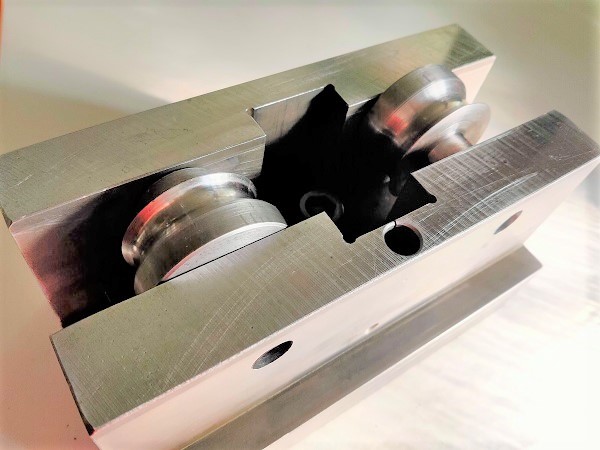

(写真は工具の一部)

しごき加工といって縦方向に何度も治具に通し、

少しずつパイプを曲げています。



これまでは外注に出していた加工なのですが、

社内で治具を作って内製化を実現。

外注費の削減につながりました。
